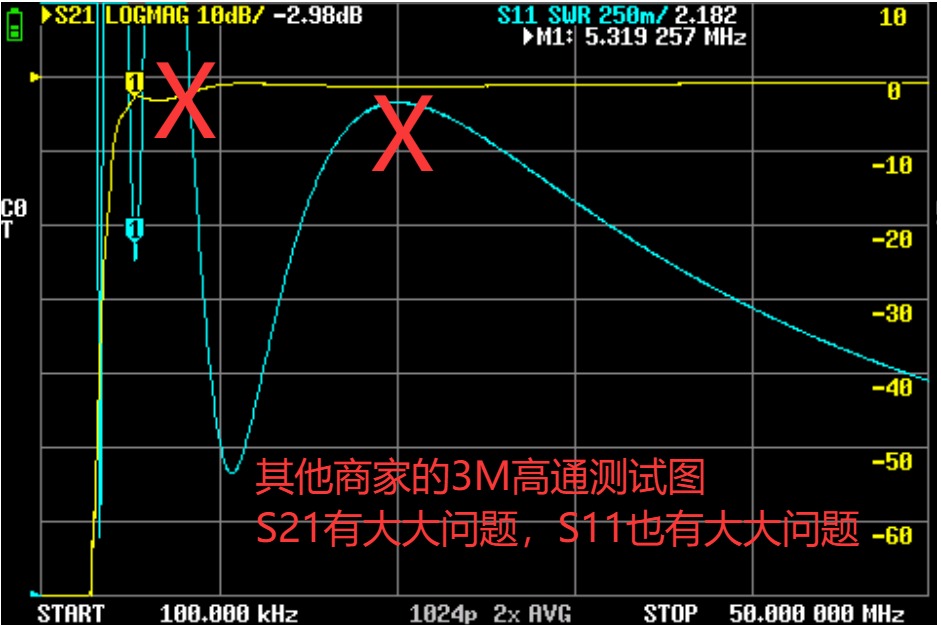

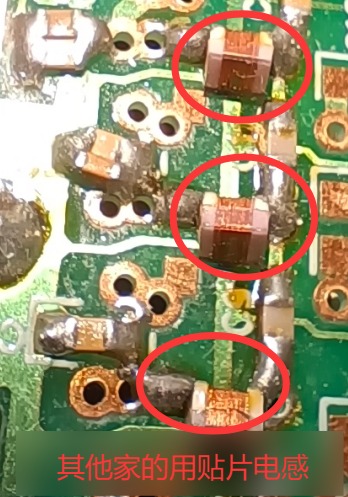

图一：拿到其他家样品拆开后观瞧，贴片电感线太细，测试s21和s11拉胯得没法说，不合格！

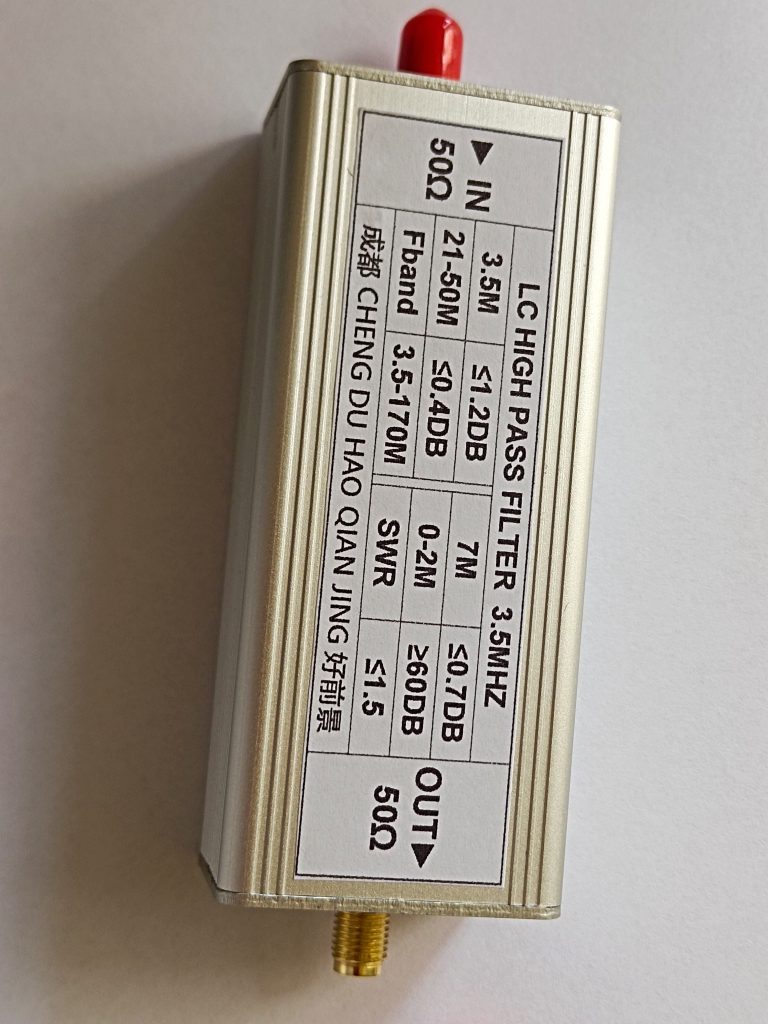

图二：正面标签

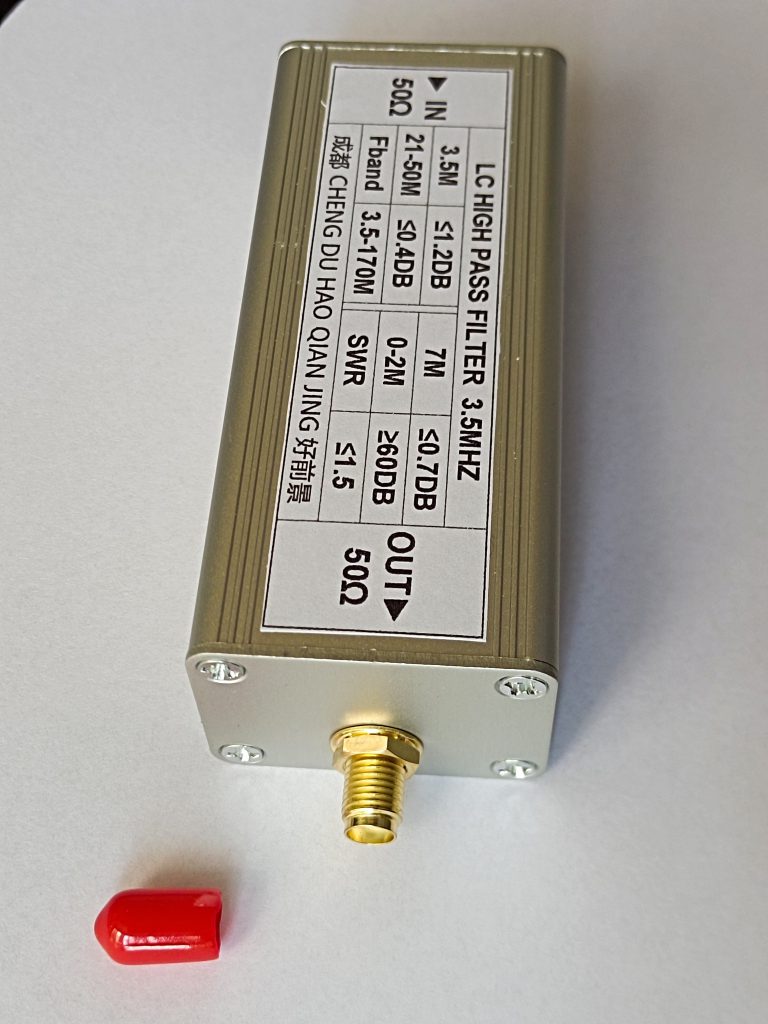

图三：接口 双头sma母头，普通的RG174到RG316都能胜任这个频率传输

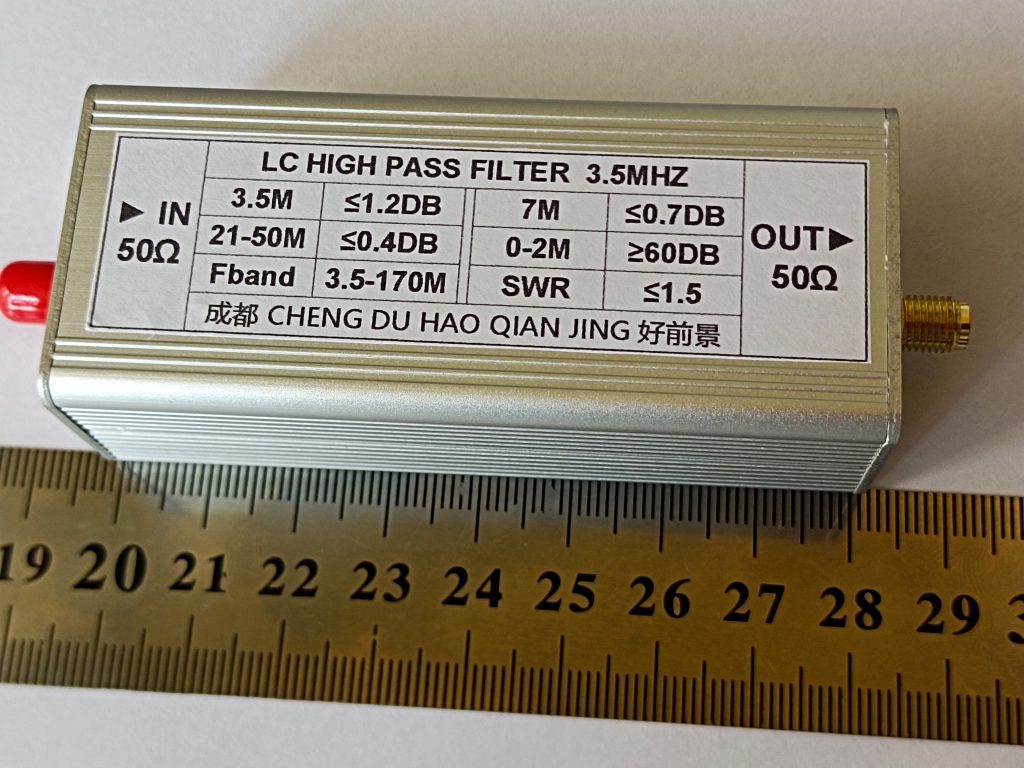

图四：尺寸图80*35*26 不含接口外伸部分

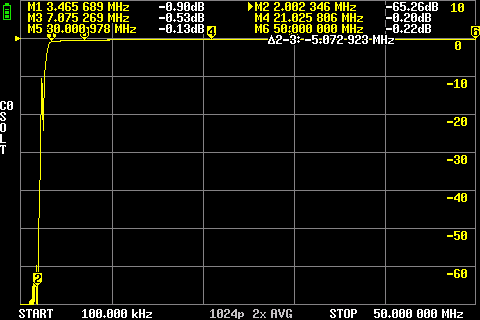

图五：S21特性，就是带内插入和带外抑制分贝数

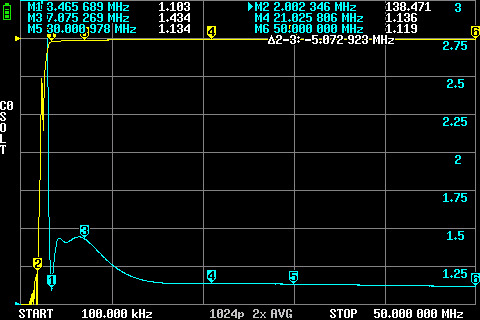

图六：驻波比 均小于1.5，此参数其他家并不给出，专业滤波器，不给出此参数均不合格

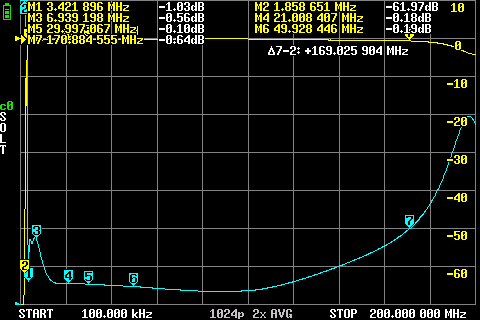

图七：工作的范围，3.5到170Mhz，满足短波到FM信号。因使用电感并不能无上限

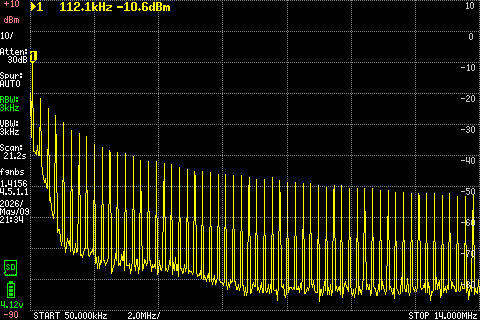

图八：未插入滤波器之前，使用100k的谐波测试到全频频谱

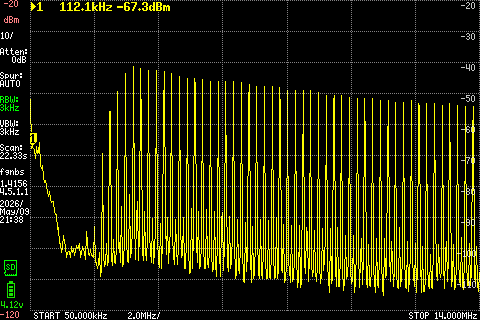

图九：插入滤波器后，明显看到低频部分被砍掉

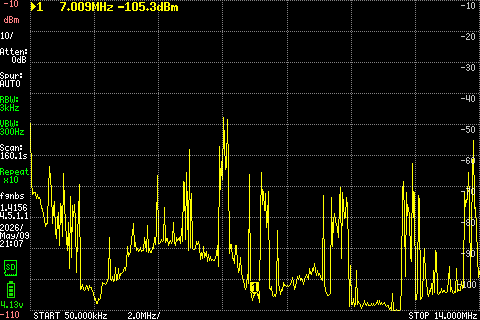

图十：光说不练假把式，我们用实际的天线信号来看看，插入滤波器之前的信号

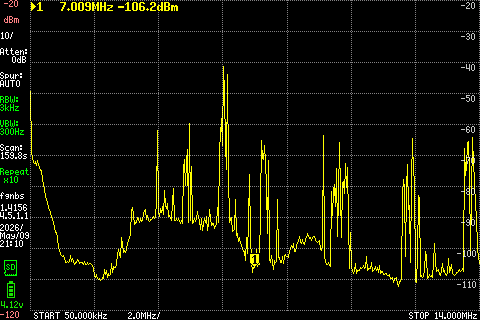

图十一：插入滤波器，低端信号不见了。而且很干净。不是随便一个三四十db衰减能做到的
3.5MHZ滤波器，高通滤波器，LC滤波器，短波滤波器，开关电源干扰滤波器，中波滤除器，短波3.5MHZ滤波器，业余无线电滤波器SDR滤波器。
通俗话一句解释清楚: 听短波收音机和短波电台用的，听sdr用的。滤除收听频率以下的干扰和无用信号。不需要电源，串到天线和收音机之间即可。
短波用3.5MHZ高通滤波器，用于滤除开关电源干扰，滤除低端的噪声，滤除本地强烈的中长波干扰，让短波信号非常干净的进入前置放大器。主要改善信号信噪比，减小底噪。
参数:
频率:HPF 3.5-170MHZ
插损:≤1.2
SWR:≤1.5
抑制:≥60db，0-2.0MHZ
参考测试图片
尺寸：803526,不含接头部分
接口：双头sma母头
功率：100mw,信号接收用。
耐压：25v，注：如需要25w到3000w的大功率短波电台，想使用本滤波器，需要购买本人研发的大功率短波收发分路器。可以插入该滤波器，需要的联系定制。
注意: 抑制很陡，设计转折3兆左右，到2兆抑制60以上。如果不玩3.5兆业余频段，可以采用我的7兆，14兆等滤波器则对低频滤除得更好。也可以采用业余频段单点滤波器比如7兆滤波器，14兆滤波器，频带非常窄，效果会更佳。不过都是因人而异[绿圆]有人追求方便，有人追求远程dx需要极致的滤波器。
欢迎沟通，欢迎交流。
做出高品质滤波器，给无线电爱好者一个低噪声环境。
后续还将推出同轴射频开关，天线放大器，信号源，功率放大器等产品，敬请关注。
