先放两个天调的电路如下:
π型,此图的优点是用空气电容两个,然后是多抽头大的空心电感。

L型,此图优点是扩展电容两个,这样就做成了三个波段的调整。固定电容的扩展可以多加几个。根据具体情况。

T型

下图看似简单,但是通过A和地短路或者B和地短路,另外电容的四个接点的灵活串并联,组成了一个非常灵活多变的天调。具体看图下方的四个等效图示。这适合针对任意的天线而言。如果是针对具体的我们已经在家拉好的天线,当然大可不必这样。因为它是固定的。甚至我们可以用固定值精确匹配到常用的业余波段。

下图是论坛里面网友画的图。特点是针对特殊的7Mhz波段,它的线也足够长了,图纸中的电容范围小,只是做一个细调匹配。如果我们是单频点匹配可以参考。

下图是变化值特别大(范围大,适合任意的天线匹配),如果不做驻波检测,请只要参考右边天调部分。
特点是IN端盒OUT端都采用了两个365pf的电容并联调整,而且对于IN这边的特殊情况,还采用了两个单独开关接上两个600pf电容形成了三个波段。这个范围就很大了。当然这个天调的L2电感部分也特别长,可调范围比较大。

下图是一个自动天调的实物图,可以看到继电器切换多个线圈和电容。

回到正题:我的天线横15米,垂直30米。天线够长,缺点是靠墙太近,后面我会继续测试用长的杆子挑离墙面。比如支出去5米,6米,甚至10米(鱼杆和抄网杆很容易实现,晚上还是可以测试一下的,见这一篇讲到的别人家的抄网杆天线:http://mis2erp.com/archives/1773.html)

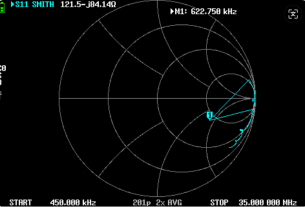

VNA测试自然谐振在4Mhz和10Mhz左右。如下图:

想要调整一下,用于收听各个波段,比如7,14,21Mhz的业余频道。或者中波的dx远程接收。
别看上图默认只有两个点,你稍微改变天线,谐振点就能多起来。因为天线布局位置太复杂了。它有一个复杂的模型。
简单测试,串入一个收音机用的双联电容【两组并联起来(经过电容表测试:最大235pf,最小37pf)】,串到天线上面。调节电容,有如下效果:

上图可以谐振到14兆。

再调整电容量,如上图可以谐振到18Mhz。
完了用一个电感并联起来测试。突然发现中波频率部分变宽变好。如下图:

还真的神奇。
一般情况下收听我们要求swr<2,发射要求最好swr<1.5
另外留下一个悬疑问题没搞懂,要在很多段收听广播,如何是好?首先要能谐振到很多频段,另外带宽要足够宽,否则每次都是一个很窄的点,无法收听广播啊。
找到别人对扩大天线带宽的一个回答:
水平对称天线提高带宽有以下几个方法:
1、加带宽最理想的就是增加天线高度;(注:我这个距离墙太近,下一步测试它远离墙面,就能知道结果了。)
2、能利用的最大空间中把天线振子尽可能的做粗点;(注:uv的空心铝管,铜管,HF三线式天线,HF笼型天线)


3、改动匹配电路对天线的带宽及驻波应该也能有所改善;(注:有时在匹配过程中,我们会发觉遇到某个匹配的电容电感值时,某个频点附近的带宽特别宽的情况。如上中波范围的匹配图也是这样。整个中波范围都swr都在2以下。而且用9012接上拉杆测试。下午五点从成都收到湖北之声1404KHZ。)
如果用鱼杆天线架设,想想还是只能增加天线的直径,并且用镀银线,或者是多根细线(比如只有漆包线时多个0.8或者1.0mm的)(鱼杆承重有限,还有刮风的极端情况下)。
