9700听中短波非常具有老收音机的味道。
美中不足，没有中波外置天线，现在在室内屏蔽非常严重，无法室内使用磁棒接收，怎么办呢。
分析了电路，实际拆开电路看到，天线插座采用了特殊的耳机插座，它有左右声道2pin*2，而且还有一个通断开关。大概设计意图是可以在外置天线插入时，通过L隔离后给外置天线的芯线供电，估计可以用于前置放大等等。这个设计还是可以的。
现在fm和sw使用了左声道，而且在插入时会断开拉杆天线。

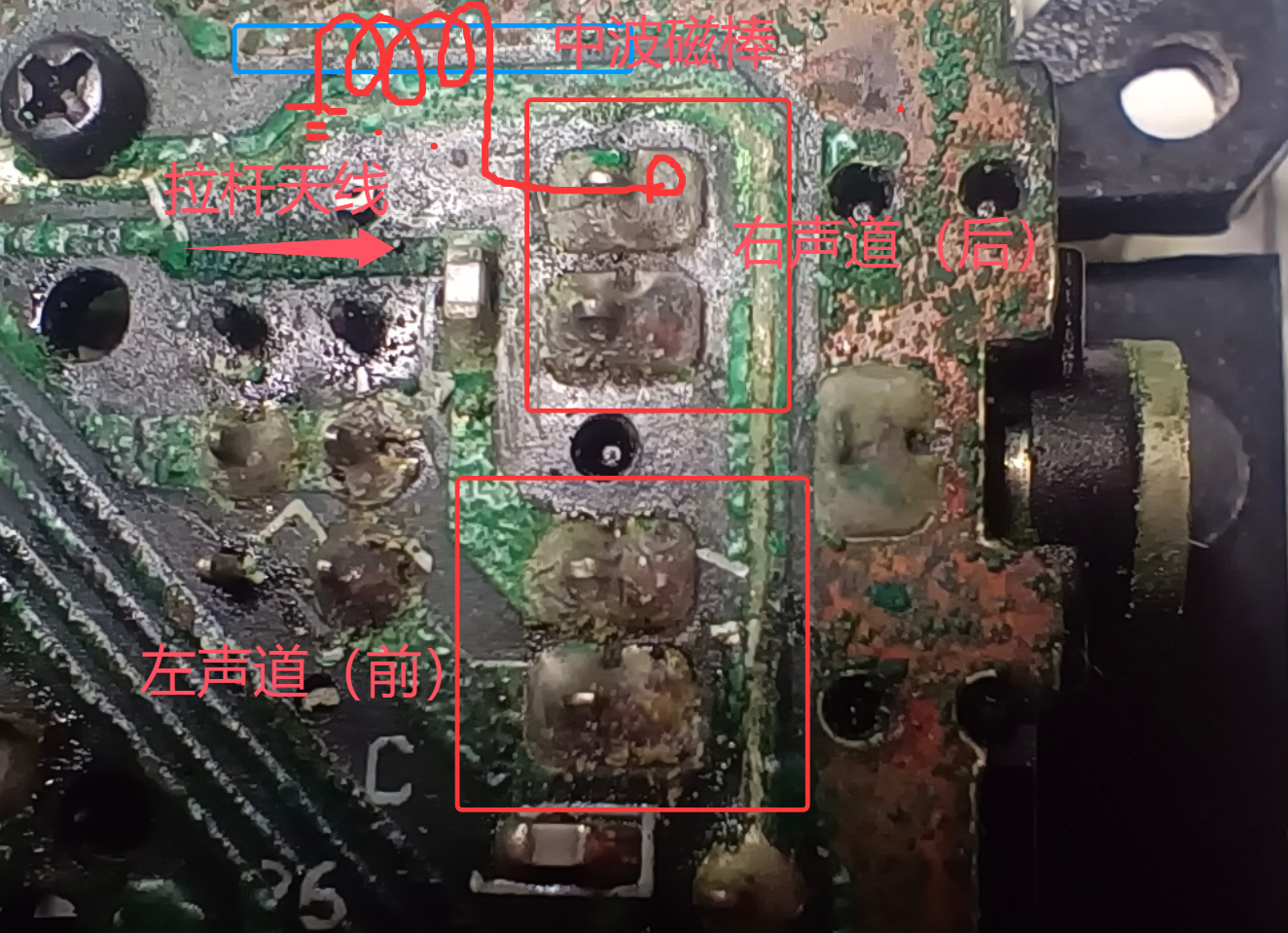

而右声道，如图，是闲置的。
我们给他连一条漆包线然后绕在磁棒3-6匝，另一端接地即可。
详细示意图见上。耳机插头的话，需要单独制作一下。中波用一根单独的耳插，接右声道。左声道闲置。否则左右声道同时接，中波磁棒的N匝会把fm和sw信号短路，或者阻抗不匹配。
请忽略这个板子的垃圾成色，应该受潮还是什么的腐蚀了。不过还能收听，这质量也可见一斑。

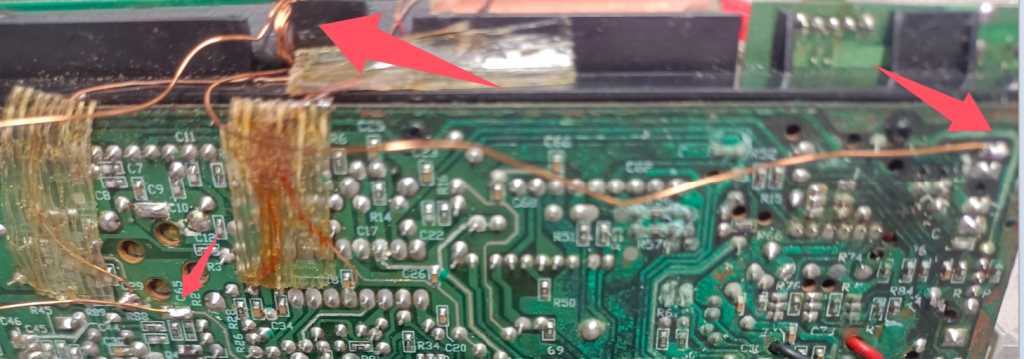

这是焊好漆包线的样子，调试中。确定后线剪短。
