阻抗匹配，来源于全电路，匹配之后，获得功率的最大输出（注意，不是电流最大，也不是电压最大，是UI乘积也就是功率传输的最大化）。
如果只是为了获得最大输入和输出电压，可以采用mosfet做高阻输入，用射极跟随器获得低阻输出。
我们来看看这个实际的匹配效果图：

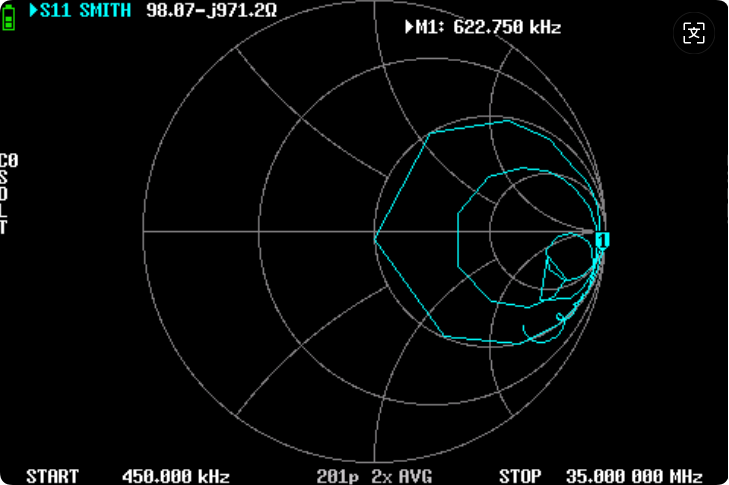

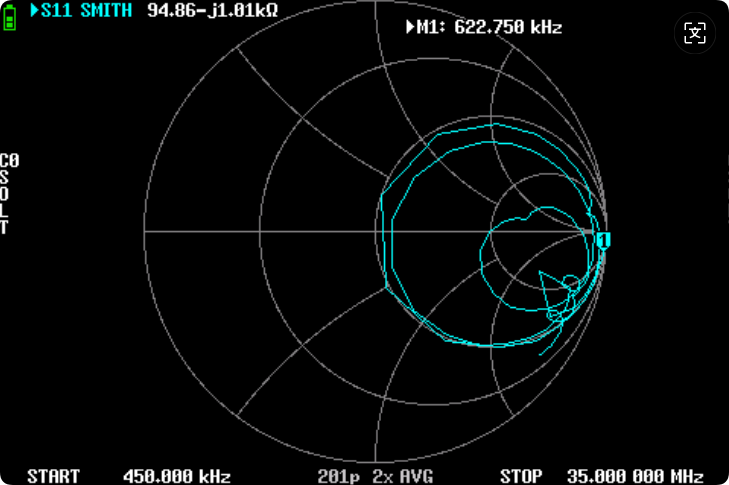

首先看看622这个较低的中波频率的匹配，容抗高达1k。信号变得不可听，收不到。

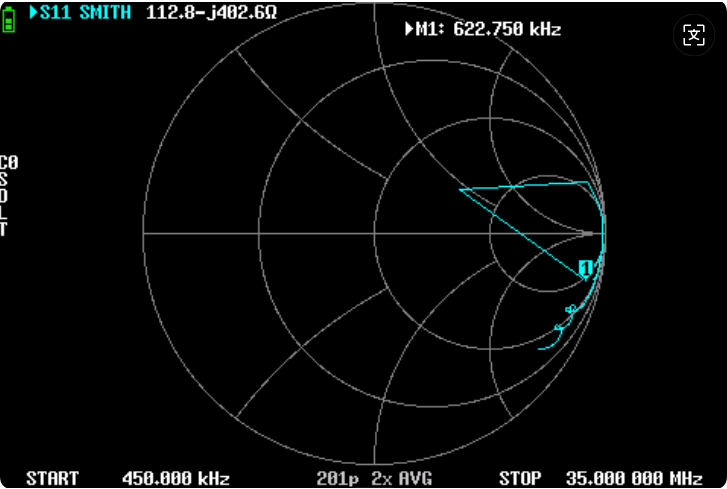

当逐渐增加电感值的串入，容抗值逐渐抵消减少。

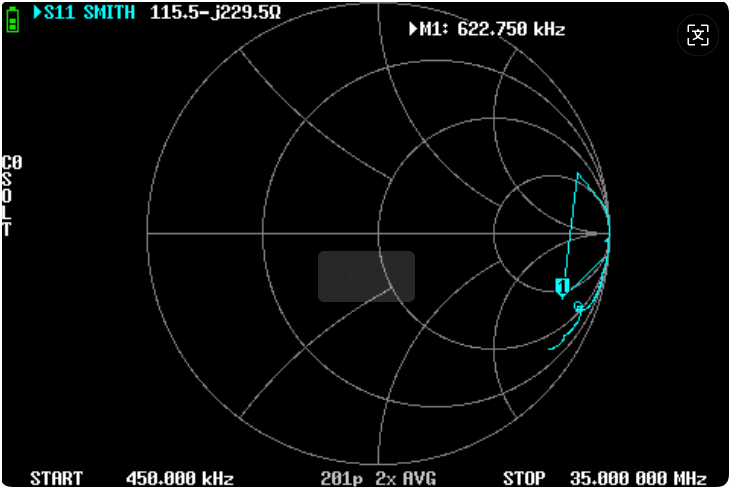

这个图看得到它绕电阻圆顺时针变化。

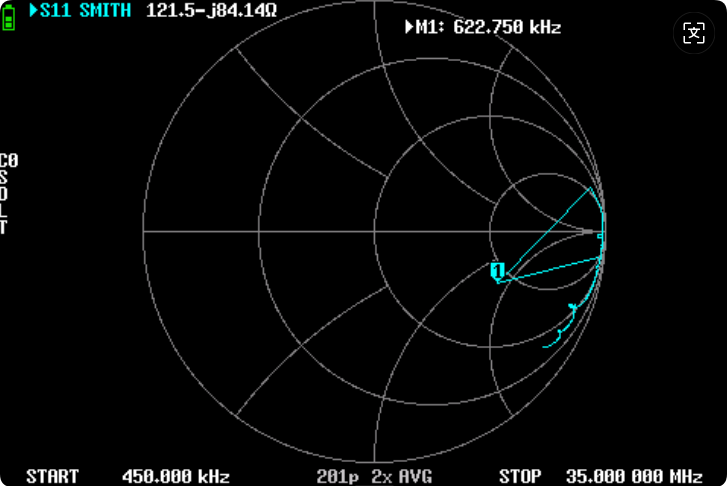

因为抽头不够精密，我这个电感，到这个抽头时，达到抵消容抗的最佳点。如果有合适的抽头，容抗可以为0. 实际收听效果达到最大声，最小噪声。

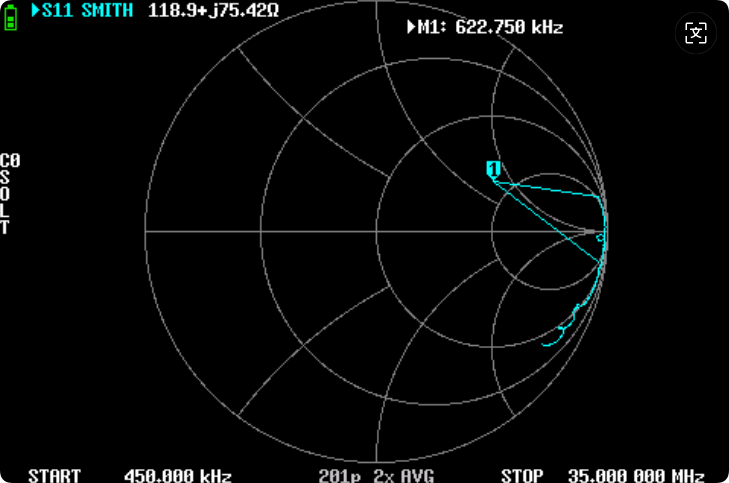

这个抽头就过头了，显示出感抗了。往后慢慢它的实际收听效果又会变弱变差噪声越来越大。
通过这个测试我们看到：
1）实际匹配时不仅需要理论计算一次性计算出适合的值，也会产生偏差，因为RLC三种器件都不是非常理想化的，特别是频率在uhf，微波以上，这是可以用网分进行实际测试跟踪，纠正。
目前来看，电感表，电容表因为测试的频率太低（往往100khz）远远低于中波的频率，所以，目前我仍然以电感表作为制作的基础，以网分进行工作点频率的精确测试为准。必要时做微调。这样就准了。
2）对于过短的天线（以天地线各占1/4波长为准）呈现容抗，对于过长的天线，呈现感抗。
3）当某个频率阻抗匹配后，其他的频率点的阻抗就变得更大，变得更不容易进入到收音机了。所以噪声变小，声音变清晰，噪声变小，可听可识别的频率点信号从噪声中脱颖而出。这就是如果不接天调，在某个频率点容易听到含混不清，嘈杂一片的感觉。所以阻抗匹配也是滤波器。它让天线，输入，收音机在这个频率点的阻碍最低。其他频率的阻碍增大。
4）如果匹配一个点，它附近的点也被相对匹配好。它提高了选择性，但是无法区分附近频率的信号。只是作为传输的一个基本要求。
