目前主要学习filter solutions和ads对比看看。
filter solutions，就是简单直接。不啰嗦。

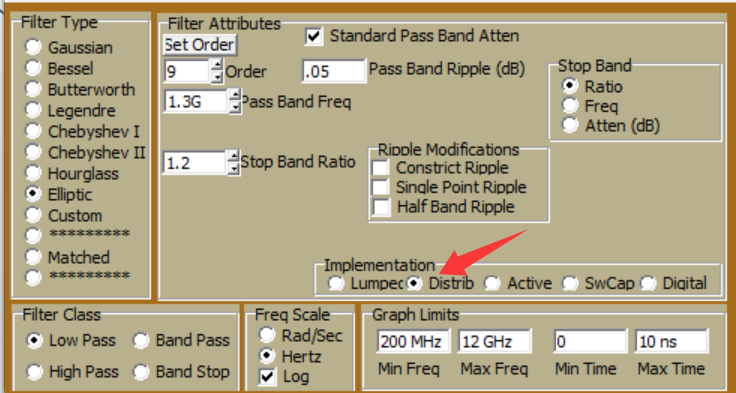

1。设计界面选择分布式

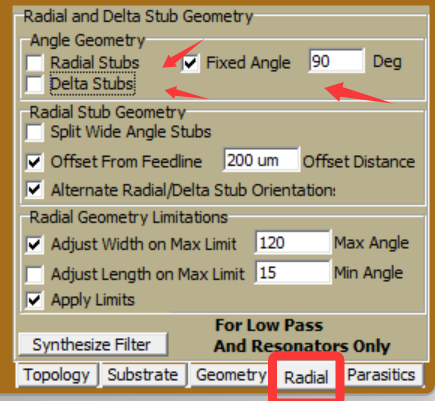

2。倒数第二个标签页。
主要修改就是这三个位置。是矩形，还是扇形，还是三角形的电容。这个看起来没有什么，但是对于外壳板子空间有限的情况下，要反复调整才能容纳。

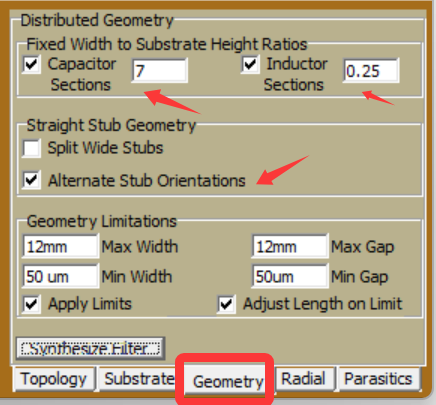

3。倒数第三个标签
这几个参数决定了宽度。默认是比较窄的长条。但是。这样会造成pcb的板子过宽放不下外壳。所以需要调整。
中间的箭头是说把电容均布在微带线的两边。这样只要目的就是一个，sma接口可以在比较中间的位置。整体比较对称。

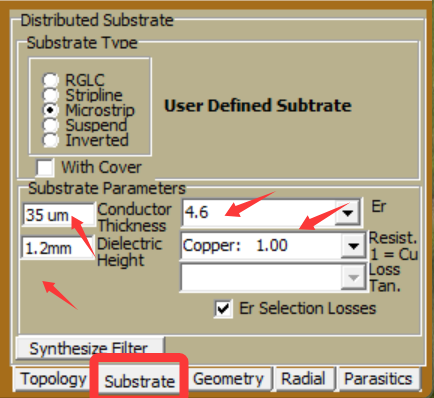

4。倒数第四个标签
设置基板的参数。相信这几个参数都不陌生。

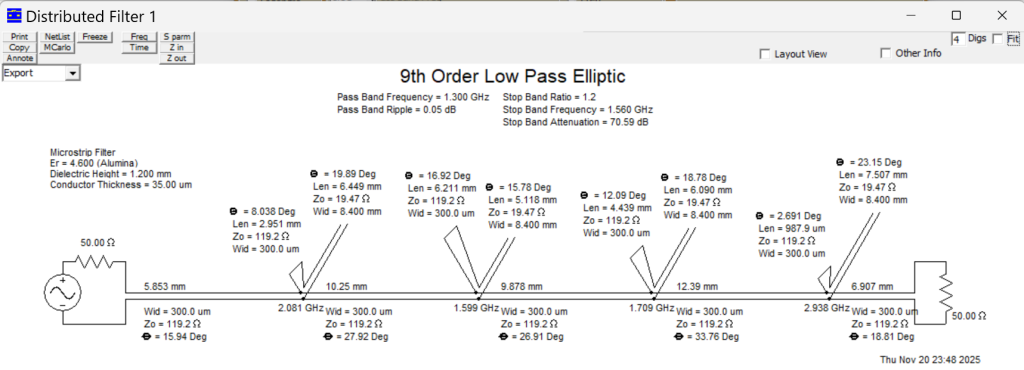

仿真的参数：

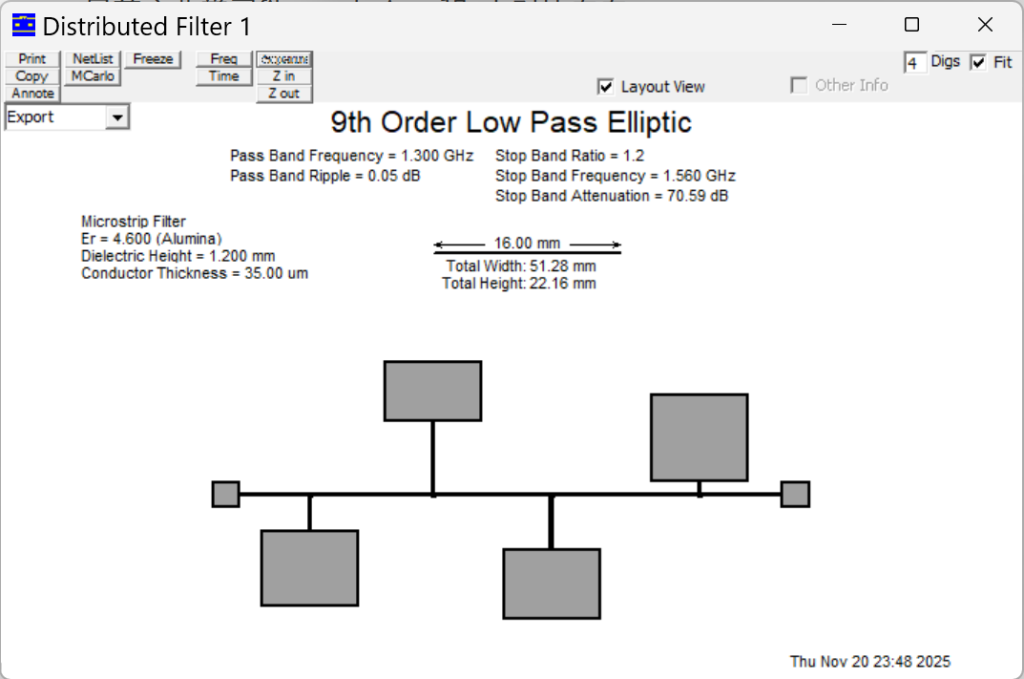

版图：
